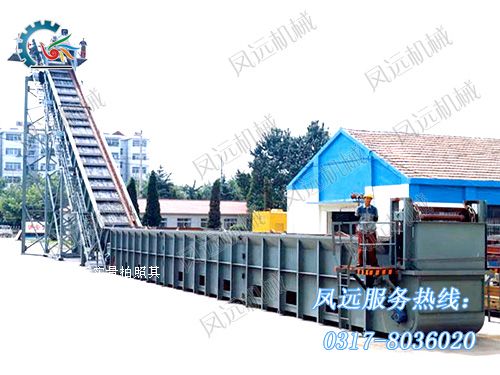

一、GBL-型刮板捞渣概述
GBL型刮板捞渣机是集中供热锅炉与中小型电站锅炉除渣系统的的理想选择，该机运行稳定，可除大块渣，按其壳体宽度分为八种型号：GBL-40、GBL-50、GBL-60、GBL-80、GBL-100、GBL-125、GBL-140、GBL-160.
型号说明：GBL-60 GBL：刮板捞渣 60：槽宽（mm）
二、应用范围
GBL型刮板捞渣机适用于各种燃煤、生物质的工业、电站锅炉的湿式除渣，而且还能将省煤器、空气预热器的细灰，磨煤机的废弃物、烟道灰、炉排下面的细灰连同炉渣一块运出。它可单台使用也可以多台炉联合使用。
三、GBL型刮板捞渣机特点：
1、 驱动装置带有过载保护装置，当捞渣机过载时，可自动快速切断电源，使电机停转。
2、 该机输送链条采用高强度合金钢圆环链条，经特殊处理，寿命平均可达四年以上。
3、 机头主轴部件采用可整体拆卸的结构，安装维修方便。
4、 机尾倾斜45·，_了链条的受力条件，使链条受力更趋合理，链条张紧采用人工张紧，张紧螺杆采用不锈钢材质，避免了因环境恶劣造成螺杆锈蚀而影响链条张紧。
5、 压链装置采用将轴承引至壳体外面水面以上的结构，解决了原水封导轮部件的漏水和浮链问题。
6、 壳体上下层均铺有铸石板， 水封槽侧板内焊有耐磨板，防止刮板链条磨损壳体侧板，大大延长了壳体的使用寿命。
四、GBL型刮板捞渣机工作原理

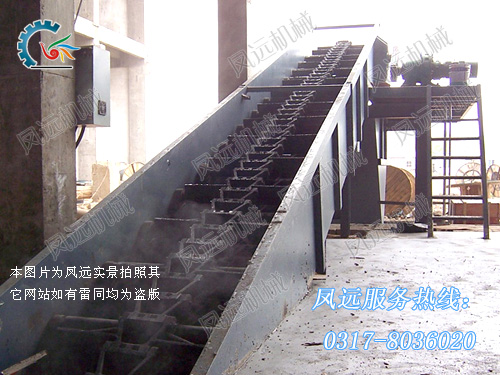

GBL型刮板捞渣机机是连续_锅炉灰渣的刮板圆环链式捞渣机，其壳体为双层矩形截面，上层为水封槽，下层为回链槽，放在锅炉排渣口下面，锅炉排出的灰渣直接落入水封槽内，经水淬后落到水封槽底，随同刮板链条沿槽底水平和向上倾斜移动，经有效脱水后，由除渣机口排出到渣车或皮带输送机上装车运走。
说明：接渣斗（用户自备，如订货请注明有关链条尺寸）设计：上端与锅炉排渣口中相连接，下端插入捞渣机槽内H８（见下表）即可实现水封，如需选配液压关断门或碎渣机，应一并给出其配套的型号或法兰尺寸，以便上下尺寸对接。
五、刮板捞渣机技术性能参数：
|
型号 |
槽宽 mm |
链速 m/min |
_除渣量t/h |
电机功率 |
耗水量 |
溢流量 |
|||
|
20m |
40m |
60m |
80m |
||||||
|
GBL-40 |
424 |
0.3-3 |
2 |
1.5 |
2.2 |
3 |
4 |
0.5 |
≤60℃ |
|
GBL-50 |
524 |
4 |
2.2 |
2.2 |
3 |
4 |
1 |
||
|
GBL-60 |
624 |
6 |
2.2 |
3 |
4 |
5.5 |
1.5 |
||
|
GBL-80 |
832 |
10 |
4 |
5.5 |
7.5 |
11 |
3 |
||
|
GBL-100 |
1032 |
14 |
4 |
5.5 |
7.5 |
11 |
14 |
||
|
GBL-125 |
1282 |
15 |
5.5 |
7.5 |
11 |
|
18 |
||
|
GBL-140 |
1430 |
22 |
7.5 |
11 |
15 |
|
22 |
||
|
GBL-160 |
1630 |
30 |
11 |
15 |
|
|
30 |
||
