柔性焊接工装平台

焊接工装台 工作台 机器人柔性焊接平台
焊接工装台  工作台  机器人柔性焊接平台

柔性焊接工装平台产品内容

【凤远机械焊接工装平台的功能】:适用机床钢结构、各种车辆车身制造、自行车摩托车制造、工程机械、框架和箱体、压力容器、机器人焊接、钣金加工、金属家具、设备装配、工业管道(法兰)、检测系统等行业;

【焊接工装平台的特点】

1、经济性:复杂昂贵的传统夹具已成为历史。你可以免去高成本的大量专用工装夹具的储备,因为3D系统不需要变更而适合各种工作场合。如此精妙的装置操作方便。

2、柔性化:3D焊接工作台非常坚固,可承受非常高的载重量。它的五个面均加工有规则的孔,并刻有网线。(孔没有斜度和T型槽)。在3D焊接工作台上,工件都可以用定位夹紧销(PC销/锁紧销)进行各种各样的定位和夹紧。几个3D工作台可以在五个面上直接连接在一起。这个模块化系统在安装、调整和夹紧工件具有通用的功能。它的优点尤其在于实现了大型工件的应用上。

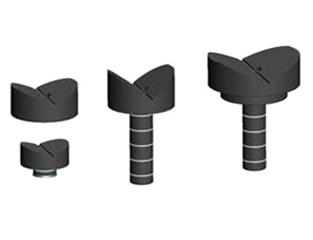

3、准确性:在装配或焊接过程中,使用定位块、连接块、夹紧器、支撑块,能够对工件准确定位,工件牢固的固定在各个定位点或定位面上。不能定位的工件几率是非常小的。如果工件本身几何尺寸不准确,可以很快被检测出来,在初加工工序中便得到消除。

4、坚固耐用:在焊接过程中,仅需要低廉的防飞溅液即可免除3D工作台表面的焊接飞溅。工作台均经过时效处理和特殊加工。通过模块设计具有互换性,您能在短时间内完成复杂和准确的工装组合。不论是制作单一零件或者是装配组件,这种方式都是非常经济的。台面以及各模块上的网格化的高精度孔,使装夹达到高准确性和高重复性。

【焊接工装平台的制作标准】

二维柔性焊接工作台孔系分为:Ф28和Ф16两大系列,按结构分为二维柔性组合工装和三维柔性组合工装,工装平台按材料分为钢件平台和铸铁平台以及复合板平台;技术参数:28系列工装平台孔距为100mm,16系列工装平台孔距为50mm,平台上均刻有相应的网格线,根据客户要求在平台的两直角边上面可以刻画毫米标度尺;

1.  通用2D、3D工装平台(Ф16、Ф28孔系):

(1) 工装平台的平面度:≤0.15mm/1000mm,3D平台平面与侧面的垂直度:≤0.1mm/1000mm

(2) 工装平台材质:钢件(低合金钢Q345),进行整体阶梯式热处理,消除内应力

(3) 孔距位置公差±0.05mm以内

(4) Ф 16系列孔距为50mm,Ф28系列孔距为100mm


【凤远机械焊接工装平台工作场景】

 【凤远机械焊接工装平台待发】
