A.1平板工作面平面度允许限的计算方法
A.1.1本规程表1中的平板工作面平面度允许限的规定值按公式(A.1)计算:
t=c₁×l+c₂ (A.1)
式中:
t-平板工作面平面度允许限,μm;
l--平板对角线的公称长度(修约到100),mm; c₁、c₂-与平板准确度级别有关的系数,见表A.1。注:
1与平板准确度级别相应的平面度允许限应修约到:0级平板为0.5μm;1级、2级和3级平板为1μm。
2按此公式计算的平面度允许限值是在温度20℃条件下,且平板工作面已调整至水平或工作面平面度zui小的情况下得到的。

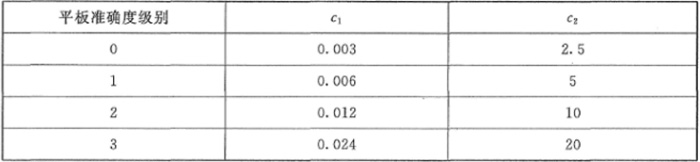

表A.1 c₁和c₂的值
A.1.2 当选择的平板尺寸表1中未规定时,其平板工作面平面度允许限应按A.1.1的规定计算。
